Checking Fixture (Jig Kiểm) Là Gì? Vai Trò Trong Kiểm Tra Part Đúc & Dập Ô Tô

Trong ngành sản xuất linh kiện ô tô, mỗi chi tiết đúc hay dập đều phải đạt dung sai hình học rất khắt khe trước khi đưa vào lắp ráp. Tuy nhiên, kiểm tra thủ công từng chi tiết hoặc mang cả lô hàng nghìn sản phẩm lên máy đo CMM gần như bất khả thi về thời gian và chi phí. Đó là lý do checking fixture – hay còn gọi là jig kiểm, đồ gá kiểm tra – trở thành công cụ không thể thiếu trong kiểm soát chất lượng. Vậy checking fixture là gì và vì sao part đúc, part dập ô tô lại cần đến nó? Hãy cùng GOTECH Việt Nam tìm hiểu.

Checking fixture (jig kiểm) là gì?

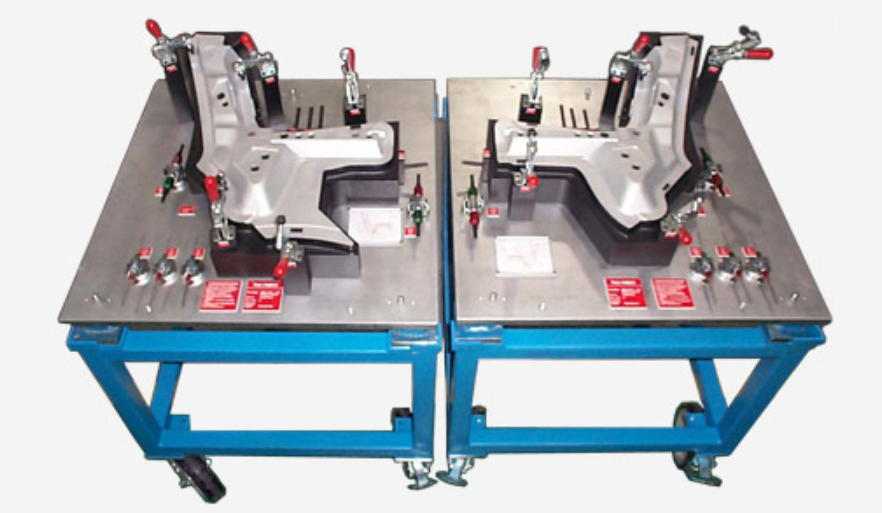

Checking fixture là một bộ đồ gá chuyên dụng được thiết kế riêng cho một chi tiết cụ thể, dùng để kiểm tra nhanh kích thước, biên dạng và vị trí các đặc điểm (lỗ, gân, mép, mặt lắp ghép…) của chi tiết đó so với bản vẽ. Khi đặt sản phẩm lên jig kiểm, người vận hành xác định được ngay chi tiết “đạt” hay “không đạt” mà không phải đo riêng lẻ từng thông số.

Nói cách khác, checking fixture biến những yêu cầu dung sai phức tạp trên bản vẽ thành một thao tác kiểm tra trực quan, đơn giản – ai cũng có thể thực hiện và cho kết quả nhất quán.

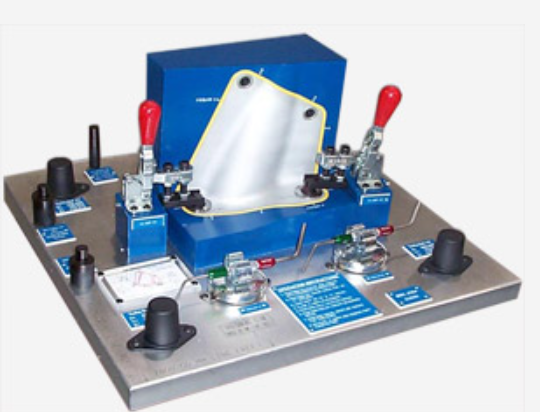

Cấu tạo cơ bản của một bộ checking fixture

Một bộ jig kiểm tiêu chuẩn thường gồm các thành phần chính sau:

•      Tấm đế (base plate): nền tảng cứng vững, ổn định cho cả bộ đồ gá.

•      Chốt và mặt định vị (locators/datums): cố định chi tiết đúng theo hệ chuẩn datum của bản vẽ.

•      Cữ chặn, dưỡng kiểm biên dạng (profile gauges): kiểm tra đường bao, mép sản phẩm.

•      Chốt kiểm lỗ (pin gauge): kiểm tra vị trí và đường kính lỗ.

•      Kẹp giữ (clamps): giữ chi tiết cố định trong suốt quá trình kiểm tra.

Toàn bộ được gia công CNC chính xác và lắp ráp theo dung sai chặt chẽ để bản thân bộ jig kiểm luôn là một “thước chuẩn” đáng tin cậy.

Vì sao part đúc và part dập ô tô cần checking fixture?

Part đúc (nhôm, gang) và part dập (tôn, thép tấm) thường có biên dạng 3D phức tạp, nhiều mặt cong và dễ cong vênh, biến dạng sau khi tạo hình. Đo những bề mặt này bằng thước cặp thông thường rất khó và khó lặp lại kết quả. Checking fixture giúp:

•      Kiểm tra được biên dạng, mặt cong mà dụng cụ đo thông thường khó tiếp cận.

•      Phát hiện cong vênh, sai lệch vị trí lỗ, sai biên dạng ngay tại xưởng.

•      Kiểm tra hàng loạt với tốc độ cao, phù hợp dây chuyền sản xuất số lượng lớn.

Checking fixture khác gì so với máy đo CMM?

Máy đo CMM cho độ chính xác rất cao và dữ liệu số chi tiết, nhưng tốc độ chậm, chi phí đầu tư/vận hành lớn và cần người có chuyên môn. Checking fixture thì ngược lại: kiểm tra cực nhanh, chi phí mỗi lần kiểm thấp, công nhân tại chuyền cũng sử dụng được. Trên thực tế, nhiều nhà máy ô tô dùng kết hợp cả hai: CMM để kiểm mẫu và chuẩn hóa định kỳ, còn jig kiểm để kiểm tra đại trà hằng ngày.

Lợi ích khi sử dụng checking fixture

•      Tiết kiệm thời gian kiểm tra, tăng năng suất cho cả dây chuyền.

•      Giảm tỷ lệ hàng lỗi lọt ra ngoài, hạn chế khiếu nại từ khách hàng.

•      Chuẩn hóa quá trình kiểm tra: kết quả không phụ thuộc tay nghề người đo.

•      Hỗ trợ truy xuất nguyên nhân lỗi nhanh, phục vụ cải tiến khuôn và quy trình.

Khi nào doanh nghiệp nên trang bị checking fixture?

•      Khi sản xuất số lượng lớn và cần kiểm tra nhanh ngay tại chuyền.

•      Khi chi tiết có biên dạng phức tạp, nhiều đặc điểm cần kiểm soát.

•      Khi khách hàng (đặc biệt OEM/FDI ô tô) yêu cầu kiểm soát chất lượng chặt theo tiêu chuẩn IATF 16949.

•      Khi muốn giảm phụ thuộc vào máy CMM cho hoạt động kiểm tra hằng ngày.

GOTECH Việt Nam – Thiết kế & chế tạo checking fixture chính xác

GOTECH Việt Nam chuyên thiết kế và chế tạo checking fixture cho part đúc, part dập và nhiều chi tiết ô tô khác. Từ dữ liệu 3D và dung sai GD&T của khách hàng, chúng tôi tư vấn phương án tối ưu, thiết kế, gia công CNC, lắp ráp và đối chứng trên máy đo trước khi bàn giao – đảm bảo bộ jig kiểm chính xác, bền và dễ sử dụng.

Liên hệ tư vấn & báo giá: Hotline/Zalo 0942 283 336

Câu hỏi thường gặp (FAQ)

Checking fixture và jig kiểm có khác nhau không?

Là cùng một khái niệm. “Jig kiểm” hoặc “đồ gá kiểm tra” chính là cách gọi tiếng Việt của checking fixture.

Một bộ checking fixture mất bao lâu để chế tạo?

Tùy độ phức tạp của chi tiết. Sau khi nhận dữ liệu 3D, GOTECH sẽ báo tiến độ và chi phí cụ thể.

Checking fixture có dùng cho part nhựa không?

Có. Ngoài part đúc và part dập, jig kiểm còn được dùng cho part nhựa và nhiều loại chi tiết khác.
